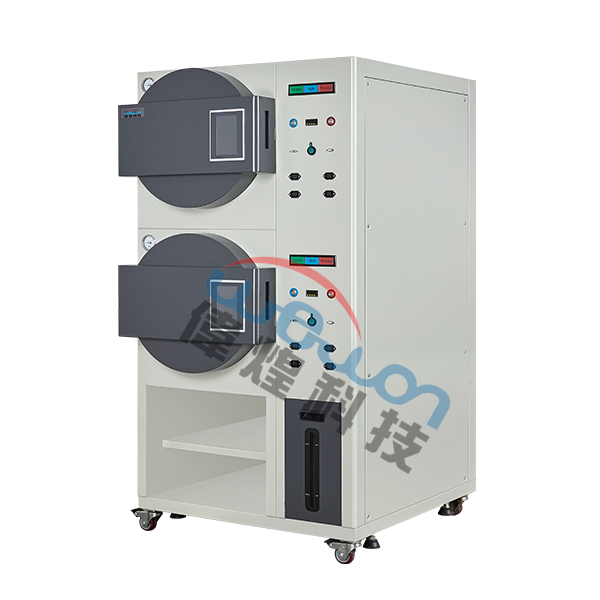

HAST高壓加速老化試驗箱的溫濕度控制是其核心技術，需在密閉高壓環境下實現 “高溫精準穩定、濕度可控（飽和 / 非飽和）”，以模擬極端濕熱老化條件。其控制原理圍繞 “溫度 - 壓力 - 濕度的協同關聯” 展開，結合加熱、加濕、冷卻、壓力調節等系統，通過傳感器反饋與 PID 閉環控制，確保艙內環境參數穩定在設定值。以下從溫度控制、濕度控制（分飽和型與非飽和型）、壓力協同控制三個維度，詳細拆解其技術原理與關鍵組件：
一、溫度控制原理：精準加熱與梯度冷卻，實現高壓下的溫度穩定
HAST 的溫度控制需克服 “高壓環境下熱傳導效率變化、蒸汽相變放熱” 等干擾，核心是通過 “加熱系統主動升溫 + 冷卻系統精準控溫”，結合 PID（比例 - 積分 - 微分）閉環控制，將艙內溫度穩定在 ±0.5℃精度范圍內。
1. 核心組件
加熱系統：通常為不銹鋼加熱管（內置在蒸汽發生器內或艙體側壁），采用 “分段加熱” 設計（如主加熱管 + 輔助加熱管），可根據升溫需求調節功率（避免功率過大導致溫度超調）。
冷卻系統：分為 “主動冷卻”（如艙體外側纏繞冷卻水管、內置冷卻盤管）和 “被動冷卻”（如自然散熱），主要用于 “恒溫階段微調” 和 “試驗結束后降溫降壓”。
溫度傳感器：采用PT100 鉑電阻傳感器（精度高，-200℃-850℃范圍內誤差≤±0.1℃），通常安裝在艙內中部（遠離加熱管，避免局部溫度干擾），實時采集艙內溫度數據。
PID 控制器：設備核心控制單元，接收傳感器反饋的溫度信號，與設定值對比后，通過算法調節加熱管功率（升溫時加大功率，接近設定值時減小功率）和冷卻系統啟停（恒溫時輕微冷卻，抵消加熱管余熱），實現溫度穩定。
2. 控制流程（以 “升溫至 121℃” 為例）
升溫階段：PID 控制器輸出高功率信號，主加熱管全功率運行，加熱蒸汽發生器內的去離子水，產生高溫蒸汽；蒸汽充滿艙體，推動艙內溫度快速上升（速率 3℃/min-5℃/min）。
趨近階段：當溫度接近 121℃（如 119℃），PID 控制器降低加熱功率，切換為輔助加熱管運行，避免溫度超調（如超過 121℃后難以快速回落）。
恒溫階段：溫度達到 121℃后，PID 控制器根據傳感器反饋的微小波動（如因蒸汽流動導致 ±0.3℃波動），實時調節加熱功率（如功率在 20%-50% 之間微調），同時啟動冷卻系統輕微散熱，維持溫度穩定在 121℃±0.5℃。
降溫階段：試驗結束后，關閉加熱系統，開啟冷卻系統（如冷卻水管通水），通過熱交換降低艙內蒸汽溫度，進而降低壓力（溫度每下降 10℃，壓力約降低 0.02MPa），直至溫度降至室溫。
二、濕度控制原理：分 “飽和型” 與 “非飽和型”，適配不同測試需求
HAST 的濕度控制核心是 “控制艙內蒸汽的飽和程度”：飽和型通過 “溫度 - 壓力關聯” 實現 100% RH，非飽和型通過 “飽和蒸汽 + 干空氣混合” 精準調節濕度（60%-100% RH），兩者原理差異顯著。
1. 飽和型 HAST：100% RH 飽和濕度控制（無需額外濕度調節）
原理核心：基于 “飽和蒸汽的物理特性”—— 在密閉容器中，當溫度和壓力穩定時，蒸汽始終處于飽和狀態（相對濕度 100% RH），無需額外控制濕度，僅需通過溫度 / 壓力控制間接維持濕度。
例：當溫度穩定在 121℃、壓力穩定在 0.1MPa 時，艙內蒸汽為飽和蒸汽，濕度自然保持 100% RH；若溫度升高至 132℃、壓力升至 0.2MPa，蒸汽仍為飽和狀態，濕度仍為 100% RH。
關鍵保障：
必須使用高純度去離子水（電阻率≥10MΩ?cm），避免水中雜質（如鈣、鎂離子）在加熱過程中析出，形成水垢堵塞蒸汽通道，導致局部濕度不均。
蒸汽發生器需 “持續補水”（通過水位傳感器自動控制），確保有足夠的水產生蒸汽，避免干燒導致濕度下降。
2. 非飽和型 HAST：60%-100% RH 可調濕度控制（精準混合調節）
原理核心：通過 “雙路氣體混合”—— 一路為 “高溫飽和蒸汽”（100% RH），另一路為 “高溫干空氣”（0% RH），根據目標濕度需求，調節兩路氣體的混合比例，即可得到任意濕度（60%-100% RH），符合 “濕度 =（飽和蒸汽量 / 總氣體量）×100%” 的計算公式。
核心組件：
飽和蒸汽路：與飽和型相同，由蒸汽發生器產生 100% RH 的高溫蒸汽，通過 “蒸汽比例閥” 控制流量。
干空氣路：由 “空氣壓縮機 + 干燥器” 提供干燥壓縮空氣（露點≤-40℃，確保 0% RH），經加熱后（加熱至與飽和蒸汽相同溫度，避免混合后溫度波動），通過 “干空氣比例閥” 控制流量。
濕度傳感器：采用電容式濕度傳感器（耐溫性好，可在 0℃-150℃范圍內穩定工作，精度 ±2% RH），安裝在艙內氣體混合均勻區域，實時反饋濕度數據。
PID 濕度控制器：接收濕度傳感器信號，與設定值對比后，調節蒸汽比例閥和干空氣比例閥的開度（如目標濕度 80% RH 時，控制飽和蒸汽流量占 80%，干空氣流量占 20%），實現濕度穩定。
控制流程（以 “目標濕度 80% RH” 為例）：
飽和蒸汽路產生 100% RH 的蒸汽，干空氣路產生 0% RH 的干空氣，兩者均加熱至目標溫度（如 121℃）。
PID 濕度控制器根據傳感器反饋，調節比例閥：若當前濕度 75%（低于設定值），則增大蒸汽比例閥開度、減小干空氣比例閥開度，提升混合氣體中飽和蒸汽占比；若當前濕度 85%（高于設定值），則反向調節。
混合后的氣體進入艙體，通過風扇（部分設備內置循環風扇）均勻分布，確保艙內各區域濕度偏差≤±3% RH。
三、壓力協同控制：與溫濕度聯動，保障環境穩定性
HAST 的壓力并非獨立控制，而是與溫度、濕度 “強關聯”—— 溫度升高會導致蒸汽壓力上升，濕度調節（非飽和型）會影響氣體總壓力，因此壓力控制需與溫濕度控制協同，避免壓力異常導致試驗失效或設備損壞。
1. 壓力與溫度的關聯（飽和型核心）
飽和型 HAST 中，壓力完全由溫度決定，遵循 “飽和蒸汽壓曲線”（可通過安托萬方程計算）：
溫度 T（℃）與飽和蒸汽壓 P（MPa）的關系：lgP = A - B/(T + C)（A、B、C 為常數，不同物質不同，水的 A=8.07131，B=1730.63，C=233.426）。
例：T=100℃時，P≈0.1MPa（標準大氣壓下的沸點）；T=121℃時，P≈0.2MPa；T=143℃時，P≈0.3MPa。
壓力控制：通過溫度控制間接維持壓力穩定，若壓力因泄漏略低于設定值，PID 溫度控制器會輕微提升加熱功率，升高溫度以補充壓力；若壓力略高，會輕微啟動冷卻系統，降低溫度以降低壓力。
2. 壓力與濕度的關聯（非飽和型核心）
非飽和型 HAST 中，壓力由 “飽和蒸汽壓力 + 干空氣分壓” 組成：總壓力 = 飽和蒸汽分壓（由溫度決定）+ 干空氣分壓（由干空氣流量決定）。
壓力控制：通過 “壓力傳感器”（精度 ±0.002MPa）實時采集總壓力，若總壓力過高（如干空氣流量過大），則減小干空氣比例閥開度；若總壓力過低（如蒸汽流量不足），則增大蒸汽比例閥開度，確保總壓力穩定在設定值 ±0.005MPa 范圍內。
3. 安全壓力保護
安全閥：艙體頂部安裝 “彈簧式安全閥”，設定壓力為 “目標壓力 + 0.05MPa”（如目標 0.2MPa，安全閥開啟壓力 0.25MPa），當壓力超過設定值時，安全閥自動泄壓，避免艙體超壓損壞。
壓力傳感器報警：若壓力傳感器檢測到壓力異常（如 10 秒內壓力驟升 0.03MPa），設備立即關閉加熱系統、開啟冷卻系統，并觸發聲光報警，提醒操作人員處理。
